前言：

不知不覺Plextor也進入了第6代了，這次首推M6S出來與玩家見面，比起前代M5S，由官方的規格來看，在寫入的表現大為提升，寫入最低也有300MB/s以上的表現，外型厚度方面也由原本的9.5mm壓縮到6.8mm的薄度，在最近各家SSD跳水的壓力下，也是維持一定的競爭力。

Marvell晶片需要搭配快取記憶體使用，並且支援NAND ECC偵錯的功能，利用BCH演算方式可以幫助修正高達128bits的隨機錯誤，如果在使用中碰到ECC無法修正資料時，這時就會自動啟動Plextor獨家先進資料延伸演算法（Robust Data Hold-out Algorithm）去演算出正確的資料，讓資料在存取時的錯誤率大幅下降60%，提供多一層的保護機制，這也就是Plextor 所推的True Protect。

M6S具備Plextor獨家的True Speed技術，不論是處理可壓縮或不可壓縮資料類型的連續寫入或隨機寫入，M6S都能維持在一致的高效能水平。與傳統硬碟相比，將M6S用於文書處理、視覺設計、動畫製作或電玩娛樂，可以節省50-80%的時間。

PLEXTOR M6S-256GB SSD：開箱與配件

▲這次的產品包裝一改上代的藍色調，包裝正面採用橘黃色為底的印刷，讓我聯想到有如封面般的跑車奔馳，包裝上依樣主打Plextor自家的True Speed，還有像變形金剛字體的M6S

▲產品包裝背面為主要的產品規格與支援，主要有推出128GB、256GB、512GB三種容量，從官方所標榜的效能表中，循序讀取速度最高可達到520MB/s，而256GB循序寫入最高可達到420MB/s的速度，4KB隨機讀寫部分，256GB標榜最高可達到讀90,000 IOPS與寫80,000 IOPS，在平均無故障時間MTBF(Mean Time Between Failure)也標榜150萬小時，工作溫度也在0~70∘C之間，最重要的保固也有3年保，此外在快取記憶體部分，128GB、256GB、512GB也分別使用了256MB DDR3、512MB DDR3、768MB DDR3

▲台灣製造生產、韌體為1.02版本，5月製造不過官方已提供更新版的韌體

▲一開啟盒蓋就可以發現M6S本體跟安裝說明書

▲從產品正面可以發現接著產品很像M5Pro的髮絲紋設計與銀白配色除了增加M6S，如果拿掉還分不出M5Pro跟M6S

▲從產品背面可以獲得型號為PX-256M6S、電壓/電流:5V/1.5A所以最大電力消耗為7.5W、目前的韌體為1.02

PLEXTOR M6e-256GB SSD：硬體介紹

▲開蓋之後，可以發現電路板上乾乾淨淨，晶片顆粒主要集中在另一面

▲在主控制晶片上還是需要散熱貼布來幫助散熱，其他記憶體顆粒部分就不需要了

▲這次的電路板版號為L9S Rev:01

▲主控制晶片為Marvell® 88SS9188比起前一代(M5S)Marvell® 88SS9174除了支援SATA3.1以外，88SS9188控制晶片內部還有RAID陣列功能，並且號稱擁有約520MB/s 以上的循序讀取效能，還有最大可支援DDR3 1GB DRAM；此外也支援了 DEVSLP (Device Sleep)(DEVSLP 定義了 SATA 規範的最低功耗狀態，使物理層 (PHY)和其他電路可完全斷電，該功能使 SATA裝置可以一直保持斷電連接)，所以M6S在 DEVSLP的消耗功率只有2mW，而回復時間只有100ms，睡眠模式下功耗更低，比前一代M5S耗電量縮減30%到50%，與7200轉的傳統硬碟相比，更能讓您的電池(使用於平板或是筆電上)續航力多出30分鐘的時間

▲快取記憶體使用Nanya NT5CC256M16CP-DI (DRAM Chip DDR3(L) 1600 11-11-11 SDRAM 4G-Bit 256Mbx16 1.35V 96-Pin TFBGA)總容量為512MB

▲單面加總8顆記憶體顆粒，TH58TEG8DDKTA20 Toggle MLC顆粒，因此總容量為8x32GB=256GB，並採用Toshiba 19nm的 TSOP(Thin Small Outline Package) TypeC封裝，不同以往舊的20nm BGA(Ball Grid Array Package) TypeA封裝(BGA的規格為8KB/page、TSOP 的規格為16KB/page)，相對來說可以有效的提升緩衝區的表現，而且發熱量也較低，透過韌體的搭配，在性能上也是有不錯的效能

▲Plextor自家也有推出對應的工具程式，在一開始可以看到使用的容量跟健康狀況

▲第二項目則是軟體的說明項目

▲第三項目則是可以用來做安全格式化

▲格式化前建議熱插拔

▲除了直接上官網下載韌體更新檔，在這也可以直接透過網路做更新

▲簡單的診斷測試，可能目前資料不多所以執行起來不到2分鐘就結束了

▲可以查看硬碟的SMART狀況

▲最後是PlexTurbo，目前看來只有M6Pro才有支援此功能

PLEXTOR M6S-256GB SSD：效能測試

效能測試部分，這次M6S一樣搭配在最新Intel 9系列原生SATA3的主機板，先在clean的情況下進行測試

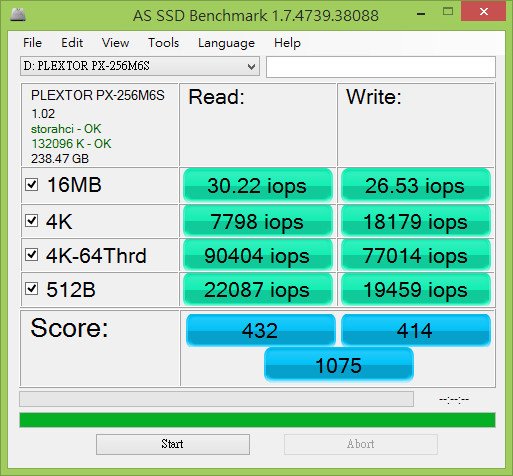

*AS SSD Benchmark

測試總分為1075分，在循序讀寫下可達到 讀:483.54MB/s 寫:424.44MB/s，IOPS在4K-64Thrd隨機讀寫下也有9萬跟7.7萬以上的水準，Compression-Benchmark 部分平均讀寫也有 讀:490MB/s 寫:420MB/s的表現，接近官方規格表現

*CrystalDiskInfo

可以看出支援DevSleep的功能，因為新品所以使用的時間都還蠻少

*CrystalDiskMark

因為採用Uncompressed bitmap formats(資料不壓縮格式)的方式，所以在一般、全0或是全1方式下，讀寫速度沒有差距特別多

*ATTO Disk Benchmark

傳輸到32K之後平均讀寫也達到讀:500MB/s寫:430 MB/s以上的表現

*Anvil’s Storage Utilities

測試總分為3888.11分，在正常4MB循序讀寫下可達到 讀:480.19MB/s 寫:425.60MB/s

*HD Tune Pro

當區塊大小設定為8MB時，標準讀取測試的平均值為529.6MB/s，寫入則為421.2MB/s。

隨機讀取表現也落在435.643 MB/s

隨機寫入表現也落在409.233 MB/s

檔案效能測試連續讀取也在495,xxxKB/s、寫入431,xxxKB/s以上的表現

以下為使用的測試設備部分

心得 & 結論

M6S使用Marvell® 88SS9188晶片搭配Toshiba 19nm的 TSOP顆粒，比起M5S更達到省電低溫且穩定的效果

1.      在本次搭配z97平台的測試中，可以看到循序讀寫都有達到500MB/s跟420MB/s左右的水準，並且採用Uncompressed bitmap formats(資料不壓縮格式)讓一般、全0或是全1方式傳輸下，速度平均且真實呈現，不會有較大的落差

2.      支援了 DEVSLP (Device Sleep)功能，所以M6S在 DEVSLP的消耗功率只有2mW，而回復時間只有100ms，睡眠模式下功耗更低，比前一代M5S耗電量縮減30%到50%，與7200轉的傳統硬碟相比，更能讓您的電池(使用於平板或是筆電上)續航力多出30分鐘的時間

3.      Plextor M6S更有True Protect和True Speed雙重資料保護跟長期使用下不降速的技術，讓我們的資料在傳輸過程有較高的性能與保障。

4.      在保固方面也提供了3年保固，保固維修也提供了到府收送的服務http://www.goplextor.com/tw/index.php/rma-policy
